Regulátor pre mikropájku na 230V

Užívateľské hodnotenie: / 24
SlabéDobré
Úprava vcelku dobrej mikropájky s reguláciou teploty na 230V.
UPOZORNENIE! V zapojení sa pracuje s nebezpečným sieťovým napätím, preto je potrebné zachovať opatrnosť. Na reguláciu používajte LEN potenciometer s kovovým hriadeľom kvôli bezpečnosti. Kondenzátory doporučujem dimenzované na sieťové napätie, typ X2.  Autor v žiadnom prípade neručí na škody na majetku alebo zdraví, všetko robíte na vlastnú zodpovednosť.

Asi pred rokom som si kúpil mikropájku ZD-98 ktorú poznajú asi viacerí. Bol som s ňou spokojný, ale po pár mesiacoch prestala svietiť indikačná LED, čo ma nejak netrápilo. Horšie bolo, že asi po roku odišiel aj potenciometer na reguláciu teploty, ktorý sa jednoducho rozsypal. Tak som mikropájku rozobral a čo sa dalo čakať od číny, prevedenie nebolo nič moc. Žiadna sieťová poistka, plošný spoj ledva držal, LEDka bola pripojená priamo na výstup 230V pre teleso iba cez odpor 22k, ktorý kvôli dosť veľkej výkonovej strate zhorel a zobral so sebou aj LEDku. Tak som celé zapojenie mierne upravil a pridávam aj niekoľko fotiek. Základom je pôvodný triakový regulátor. Na indikáciu je použitý obvod na napájanie LED s kondenzátorom, čím sú dosiahnuté menšie tepelné straty oproti pôvodnému riešeniu s rezistorom, ktorý sa upiekol. Trimrom sa nastavuje rozsah regulácie, nastavte ho tak, aby keď je potenciometer na minime mal hrot teplotu asi 170°C.


schema
Upravená schéma zapojenia


foto
Mikropájka ZD-98 (obrázok z netu)


povodne

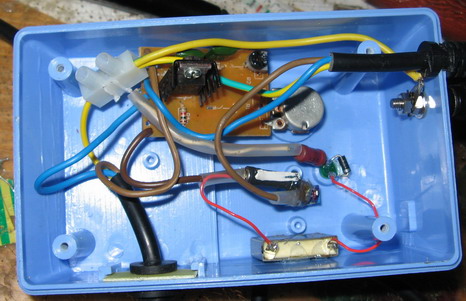

Pôvodné prevedenie.


dps
Torzo potenciometra a zhorený výkonový rezistor pre napájanie LED.


nove
Po úprave. Doplnil som sieťovú poistku, na indikáciu zapnutia je použitý obvod s kondenzátorom.


Posledná úprava Nedeľa, 19 Máj 2019 12:12
