Nabíjačka Li-ION

Tlačiť PDF
Užívateľské hodnotenie: / 10
SlabéDobré
Zapojenie nabíjačky LiION článkov.
foto

POZOR! Vyvarujte sa skratovaniu článkov, ich prebíjaniu, vysokej teplote. Hrozí explózia alebo požiar! Autor nenesie žiadnu zodpovednos? za škody na majetku a zdraví spôsobené zariadením!

Doma mám kopec LiION článkov z telefónov, ktoré aj napriek zníženej kapacite idú použiť do zariadení ktoré majú menší odber ako mobil, v ktorom  nestačia. Problém ale nastal s ich nabíjaním, zo začiatku som používal upravenú Nokiu 3310 ale neskôr som sa rozhodol spraviť kompletnú nabíjačku. Schému jednoduchej a dobrej nabíjačky som našiel na stránke  https://rcmania.cz/2002/nabijecka_lion.htm a rozhodol som sa ju zrealizovať.  Potreboval som nabíjať jediný článok maximálnym prúdom 500mA, hodnoty  súčiastok v schéme odpovedajú týmto parametrom. Na mieste R3 sú použité 2ks rezistorov 2R4 zapojené paralelne, pri osadení jedného kusu je nabíjací prúd  0,25A. Plošný spoj nájdete na vyššie uvedenej stránke, kde nájdete tiež návod a úpravu počtu nabíjaných článkov a maximálneho prúdu. Tranzistor je potrebné osadiť na chladič, nezabúdajte na to, že veľká teplota chladiča znižuje spoľahlivosť nabíjačky. Oživenie nečiní žiadne problémy, ako prvé je potrebné  nastaviť správne napätie na výstupe. Namiesto akumulátora pripojíme na výstup multimeter a PRESNE nastavíme napätie 4,2V (pri starších článkoch 4,1V).  Následne otestujeme funkciu obmedzenia prúdu, kedy na výstupné svorky  pripojíme ampérmeter. Nabíjačka nesmie pustiť viac ako 0,5A a LED musí jasne  svietiť. Týmto je nabíjačka pripravená na použitie, vstupné napätie som volil  9V, pokiaľ svieti LED pri nepripojenom článku, signalizuje moc nízke napätie na vstupe.

schema

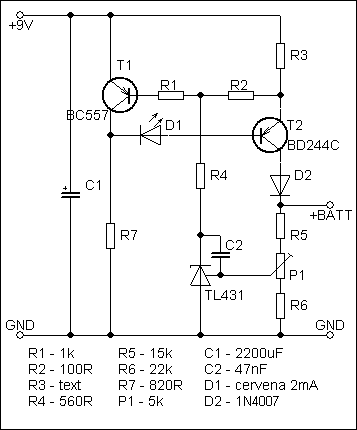

Schéma zapojenia pre 1 článok a prúd 500mA (na mieste R3 sú dva rezistory 2R4 paralelne)


foto

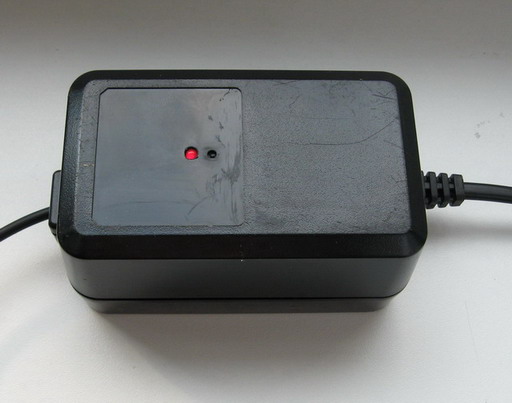

Hotová nabíjačka


foto

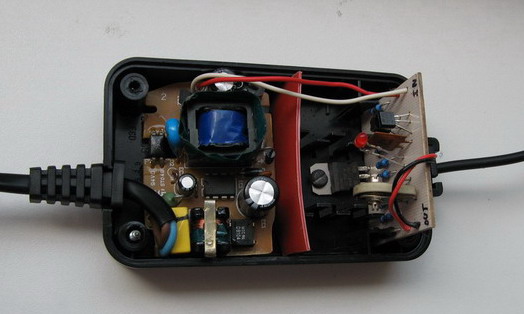

Vnútro nabíjačky. Vľavo spínaný adaptér, vpravo samotná nabíjačka.


Zdroj:

https://rcmania.cz/2002/nabijecka_lion.htm

https://www.zajic.cz/


Posledná úprava Nedeľa, 19 Máj 2019 12:09
