Menič LiION > 5V a USB nabíjačka LiION

Užívateľské hodnotenie: / 6
SlabéDobré

Núdzová USB nabíjačka pre mobil, PDA, mp3 player atď.
foto

Nápad na stavbu som dostal pri získaní solárnej nabíjačky s USB výstupom pre nabíjanie mobilov, mp3 playerov atď. Bola však z číny takže solárny panel mal mizernú účinnosť čo sa týka nabíjania vstavaného akumulátora a po chvíli zdochol aj STEP UP menič vyrábajúci z LiION článku 5V pre USB výstup. Spravil som teda vlastný založený na obvode MC34063 ktorý ide ľahko zohnať. Použil som katalógové zapojenie a na výpočet potrebných hodnôt túto online kalkulačku

schema

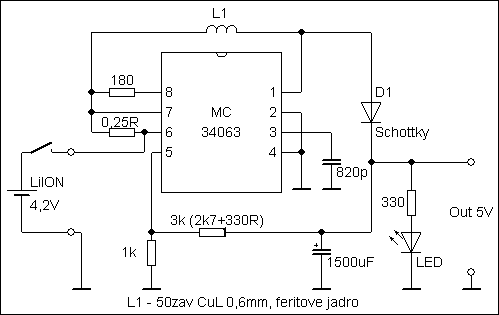

Schéma zapojenia meni?a.


Hodnoty v schéme sú pre 5V výstup a maximálny prúd 350mA (platí pre bo?ník 0,25ohm). Dióda je typu Schottky.

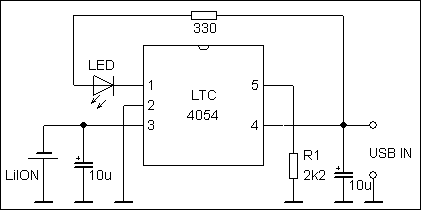

Ďalším problémom bolo nabíjanie vstavaného LiION akumulátora z USB portu počítača. Čína to rieši diódou a rezistorom pár ohm v sérii s článkom a priamym pripojením na USB port počítača - nedoporučujem. Ja som použil obvod LTC4054 ktorý som vykuchal z Mp3 prehráva?a ktorý bol napájaný LiION článkom. Pri troche šikovnosti nie je problém identifikovať podobný obvod a použiť ho v inom zapojení. Rezistorom 2k2 je nabíjací prúd nastavený tesne pod 500mA čo USB port spoľahlivo dodá. LED v schéme indikuje nabíjanie - po ukončení nabíjania zhasne.


schema
Schéma zapojenia


foto

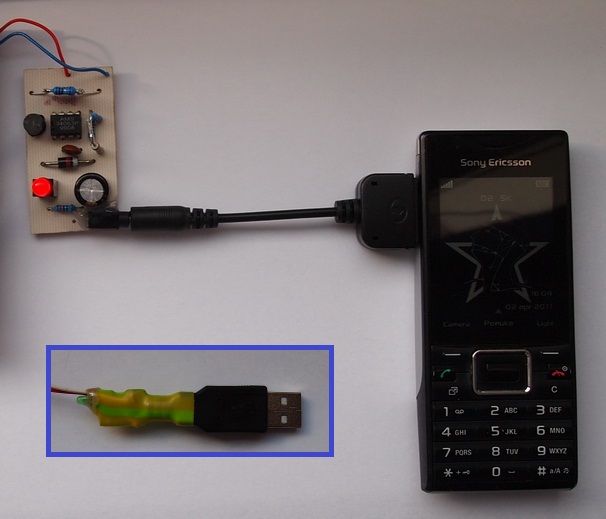

Vľavo hore menič s MC34063, vľavo dole USB nabíjačka s LTC4054 vstavaná do USB konektora.
