Zapojenie Hf pre ovládanie Walkmanu pomocou externých tlačidiel.
Nedávno som dostal do rúk slúchadlá k telefónu, ktoré mali možnosť ovládať Walkman v telefóne pomocou tlačidiel priamo na nich. Hľadal som spôsob ako to funguje a ponúkam výsledky.
Hf má štvorpólový jack, je ho dosť problém zohnať, podarilo sa mi to na Ebay-i a cena tiež nebola nízka - cca 3.5e/kus. Celý princíp spočíva vo využití práve štvrtého pinu na ktorý je bežne zapojený mikrofón. Pripojením určitej hodnoty rezistoru medzi GND a tento pin vie telefón ovládať prehrávač.
Zapojenie som testoval s telefónom Sony Xperia ARC S na Androide verzie 4.0.4 Pokiaľ ho budete skúšať, dajte mi prosím, vedieť výsledky.
Hf má štvorpólový jack, je ho dosť problém zohnať, podarilo sa mi to na Ebay-i a cena tiež nebola nízka - cca 3.5e/kus. Celý princíp spočíva vo využití práve štvrtého pinu na ktorý je bežne zapojený mikrofón. Pripojením určitej hodnoty rezistoru medzi GND a tento pin vie telefón ovládať prehrávač.
Zapojenie som testoval s telefónom Sony Xperia ARC S na Androide verzie 4.0.4 Pokiaľ ho budete skúšať, dajte mi prosím, vedieť výsledky.

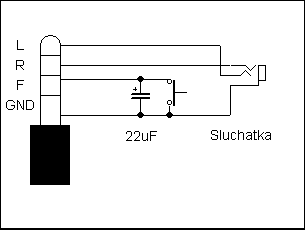

Základné zapojenie. Jedným stlačením tlačidla sa robí funkcia Play/Pause, dvoma rýchlymi stlačeniami po sebe sa prejde na ďalšiu skladbu, troma rýchlymi stlačeniami sa prepne predchádzajúca skladba. Kondenzátor 22uF som pridal z dôvodu, aby telefón detekoval HF - bez neho vyhodil hlášku "Neznáme príslušenstvo".

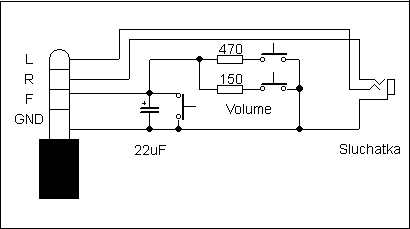

Rozšírené zapojenie. Je pridaná kontrola hlasitosti.

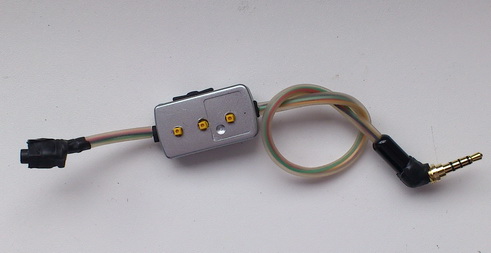

Pokusné prevedenie
