Elektronický plameň

Tlačiť PDF
Užívateľské hodnotenie: / 8
SlabéDobré

Návod na výrobu jednoduchej imitácie plameňa s LED.
foto

Prvé zapojenie je asi najjednoduchšie aké len môže byť. Je tvorené JFET tranzistorom BF245, ktorý je zapojený ako prúdový zdroj a napája LED prúdom cca 10mA. Na napájanie sú vhodné 2ks AA alebo AAA článkov, najlepšie alkalických. Výdrž batérií bola viac ako 3 mesiace pri trvalom svietení. Ako LED som použil červenú, vysokosvietivú s primerom 5mm a svietivosťou 10 000mCd. Umelý plamň som vyrobil zo silikónovej tyčinky používanej do tavných pištolí, ktorú som orezal do tvaru plameňa a nasadil na LEDku. Celé som to uzavrel do krabičky od liekov. Výrobná cena je pár desiatok centov, takže ak ju aj niekto šlohne, nezamrzí to až tak :)

schema1
Najjednoduchšie zapojenie imitácie plameňa

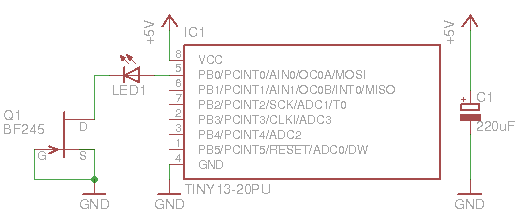

Pokiaľ chcete, aby sviečka aj kúsok blikala a imitovala tak mihotanie skutočného plameňa, vytvoril som ešte jedno zapojenie. Základom je procesor (niekto sa teraz chytí za hlavu) ATTINY13 do ktorého som v jazyku BASCOM vytvoril jednoduchý program s využitím PWM. LED na výstupe náhodne poblikáva, pohasína a tak imituje plameň. Priznávam, použitie procesora je v tomto prípade ako kanón na vrabce, mal som ale niekoľko kusov a chcel som ich využiť. Odber je niečo cez 10mA.  JFET tranzistor BF245 je zapojený ako zdroj konštantného prúdu pre LED.



schema

foto



Prikladám aj archív na stiahnutie obsahujúci HEX súbor, zdroják a schému zapojenia. Lfuse: 0x61 Hfuse: 0xFF

Video funkcie:

{youtube}RrdNpQ7hjgw{/youtube}
