Celá schéma je pomerne jednoduchá. Jadrom je procesor ATMEGA16, ktorý sa stará o meranie a zobrazovanie údajov. Pôvodný pokus bol použiť ATMEGU8, pre použitie LCD z nokie 3310 mal ale málo pamäte. Ako senzor som použil typ BMP180 - hotovú doštičku kúpenú ne Ebay za pár dolárov, viď info a foto nižšie. Ako zobrazovací prvok je použitý vyššie spomenutý LCD obsahujúci radič PCD8544 pre ktorý som vytvoril jednoduchú grafiku. Napájanie 3,3V zabezpečuje LDO stabilizátor MCP1703CB, prípadne iný s výtupom 3,3V. Odber celáho zariadenia je do 1,5mA. Procesor ďalej odosiela dáta po sériovej linke napr. do PC.

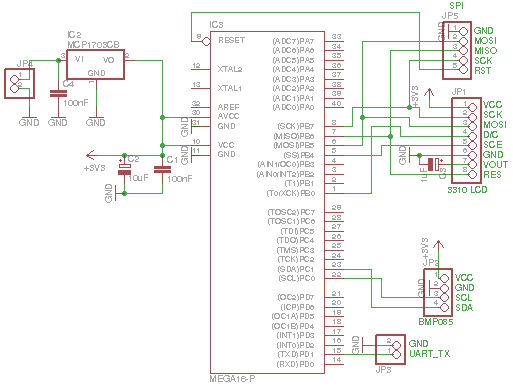

Schéma zapojenia (väčše rozlíenie)
Program pre procesor vo formáte .hex . Poistky treba nastaviť nasledovne - low: 0xE1 high: 0xD9

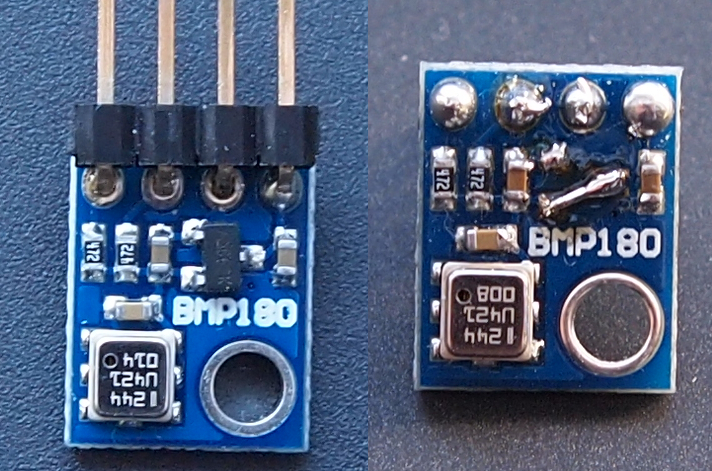

Doska so senzorom BMP180 zakúpená z Ebay a použitá v tomto zapojení. Obsahuje LDO stabilizátor s výstupom 3,3V, dva pull-up rezistory medzi SDA,SCL a Vcc. Komunikácia po i2c prebiaha na 3,3V úrovniach(!). Pre použitie v tomto barometri je potrebné vyletovať stabilizátor a prepojiť vstup a výstup (fotka vpravo). Získaný stabilizátor som následne použil v tomto zapojení.
Keďže sa mi nepáčilo použitie klasického znakového LCD s radičom HD44780, rozhodol som sa zrecyklovať starú známu NOKIU 3310 a získal som z nej grafický LCD 84x48 pixelov s radičom PCD8544. Kto chce svoju NOKIU aj naďalej používať ako obranný prostriedok, na Ebay je možné LCD zakúpiť za pár dolárov :) LCD som umiestnil na kus DPS ktorá slúži ako redukcia. Na jednotlivé piny LCD som napájkoval tenučké vlákna z lankového vodiča (na kontakty LCD treba spájkovať rýchlo). Na druhej strane je klasická kolíková lišta s rozostupom 2,54mm.
Osadená DPS. Okrem SPI, UART-u som vyviedol na kolíkové lišty aj 3 piny z procesora a napájanie (pre prípad, že ma barometer omrzí :) ). Samozrejme, nepozornosťou som pri návrhu zle otočil pinhead pre LCD, tak som ho musel predrôtovať. Preto DPS neuverejňujem.
Hotový barometer. Uznávam,procesor by sa viac hodil v SMD ale klasická montáž je pre mňa jednoduchšia.
Prenos údajov cez UART do PC. Ako prevodník som použil klasiku s FT232. Nepripájať na port s RS232 úrovňami!
Podľa::
https://davidegironi.blogspot.sk/2012/10/avr-atmega-bmp085-pressure-sensor.html
https://fandigunawan.wordpress.com/2008/06/18/lcd-nokia-3310-pcd8544-driver-in-winavravr-gcc/
