Hack selfie tyčky

Tlačiť PDF
Užívateľské hodnotenie: / 5
SlabéDobré

Úprava selfie tyčky, keď vás už omrzí robiť si selfie :)

tyc

Nedávno sa mi do rúk dostala selfie tyčka od oranžového operátora. Po pár skúškach a otestovaní mi samozrejme nedalo a musel som sa pozrieť, čo obsahuje a či by ju šlo nejako vytuningovať na diaľkové ovládanie prehrávača v telefóne. Po rozobratí som natrafil na jeden modul obsahujúci čip s označením 32310 (pokus o nájdenie datasheetu bol neúspešný). Z čipu je priamo vyvedená Bluetooth anténa, čiže je to zrejme zákazkový obvod. Modul obsahuje ešte čip obsluhujúci nabíjanie malého Liion akumulátora z USB portu. Modul sa po spárovaní hlási ako Bluetooth klávesnica. Pokusným pripájaním vývodov čipu na zem cez rezistor som objavil ešte dva nezapojené piny obvodu, ktorými je možné priamo riadiť hlasitosť telefónu (kódy kláves 114, 115). Samotné tlačidlo spúšte má kód 28. Jeho stlačením a podržaním je možné riadiť hlasitosť telefónu hore/dole. Čiže modul sa dá rozšíriť ešte o dve klávesy. Pod androidom sa mi podarilo premapovať klávesy pomocou programu Multilanguage Keymap Redefiner tak, aby som im mohol prideliť ľubovoľnú úlohu.

tyc

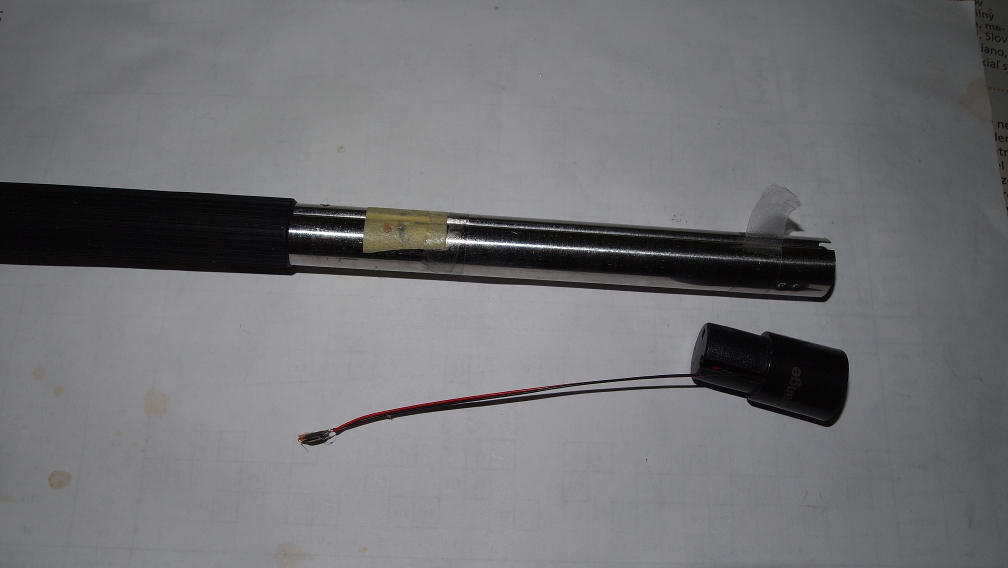

Pred pitvou :)

tyc

tyc

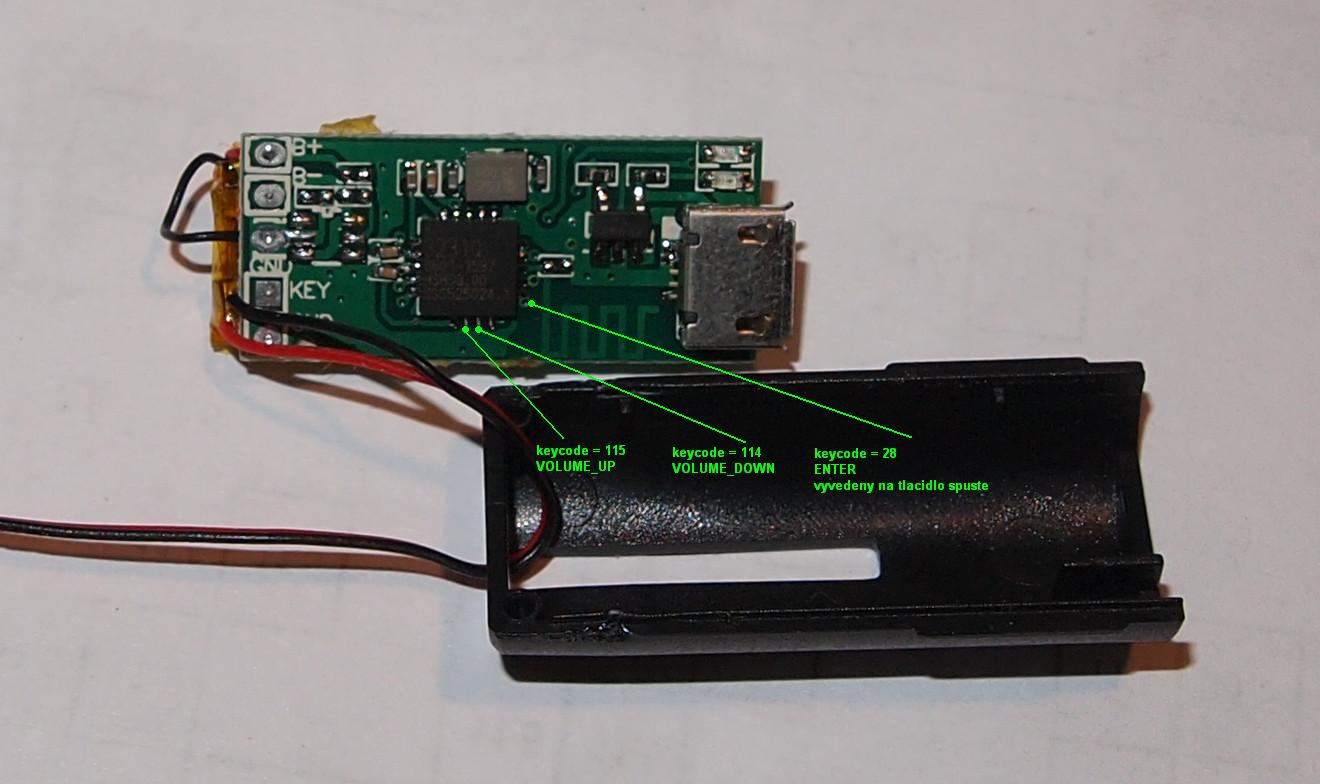

Modul zvnútra a pripojenie zvýšných dvoch tlačidiel. Kliknite pre zväčšenie.
