Indikátor napätia LiION článku

Tlačiť PDF
Užívateľské hodnotenie: / 7
SlabéDobré
Jednoduché zapojenie na indikáciu napätia jedného LiION článku
foto



Toto zapojenie som sa rozhodol postaviť z dôvodu potreby indikovať stav jediného LiION článku. Pomienkou bolo, aby bol indikátor napájaný z meraného článku a signalizácia bola viacstupňová. Rozhodol som sa použiť zapojenie so známym obvodom LM339. Ten obsahuje v jednom 14pin puzdre 4 komparátory, čiže je možné napätie článku indikovať v štyroch úrovniach.

Stručne k zapojeniu. Ako zdroj referenčného napätia slúži červená LED1. Tá poskytuje referenčné napätie cca 1,6V. Toto napätie je privedené na kaskádu rezistorov R2 až R6. Ich úpravou je možné meniť rozsah indikácie. Oproti pôvodnému zapojeniu som upravil hodnoty týchto rezistorov tak, aby bolo možné použiť bežne dostupné hodnoty. Trimer R14 slúži na doladenie rozsahu indikácie. S uvedenými súčiastkami je rozdiel medzi rozsvietením poslednej LED a zhasnutím prvej LED asi 0,9V. Ak sa vám nechce bastliť, na Ebay-i je možné zakúpiť hotový modul indikátora. Jeho zapojenie je podobné, obsahuje LM339 a ako referencia slúži TL431. Je osadený SMD.

schema

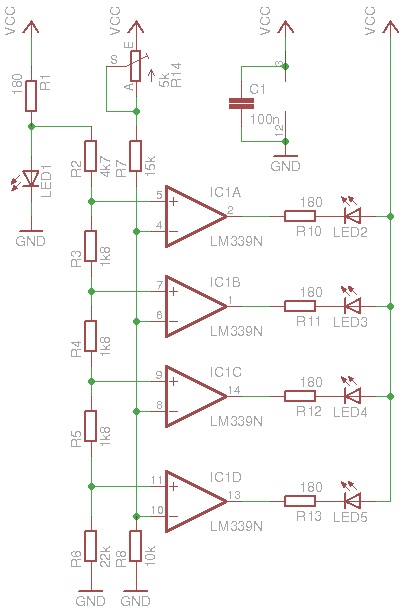

Schéma zapojenia indikátora

foto

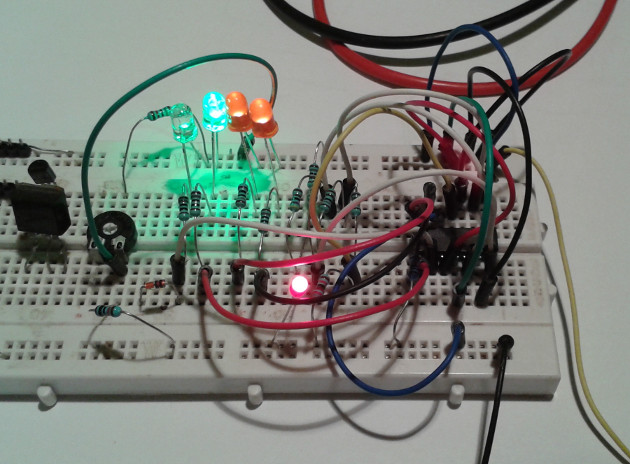

Testovanie zapojenia na nepájivom poli
