Na stránke https://elektronik.webz.cz/vn.htm som našiel zapojenie celkom jednoduchého zariadenia na získanie napätia asi 25kV. Základom je klopný obvod tvorený známym časovačom 555 pracujúci na frekvencii približne 15kHz (frekvenciu dolaďujeme trimrom R2). Výstup spína výkonový tranzistor, ktorý ma v kolektore pripojený VN transformátor z telky. Ten však musíme trochu upraviť a to tak, že vysokonapäťovú cievku ponecháme, a tie ostatné odstránime. Namiesto nich navinieme 10-15 závitov drôtom hrubým asi 1mm. Stabilizátor 7805 upravuje napätie pre klopný obvod (v pôvodnom zapojení tam bol 7809, ale ten som poruke nemal). Pri napájaní zo zdroja 12V sa mi podarilo vytiahnuť oblúk asi 10mm. Iskry sú veľmi horúce, ľahko sa s nimi zapaľuje papier. Pokiaľ budete zariadenie stavať do kovovej skrinky, skrinka musí byť uzemnená o radiátor alebo vodovod! . Tranzistor môže byť ľubovoľný výkonový NPN, ja som ho použil z mojich zásob. Samozrejme musí byť upevnený na chladiči, dosť sa hreje. Na 7805-ku netreba až tak moc veľký chladič, pri napájaní napätím 12V sa moc nehreje.
Schéma zapojenia
Nejaké fotky na záver (nevšímajte si to pozadie, fotil som to v pivnici).
Iskrenie v tme

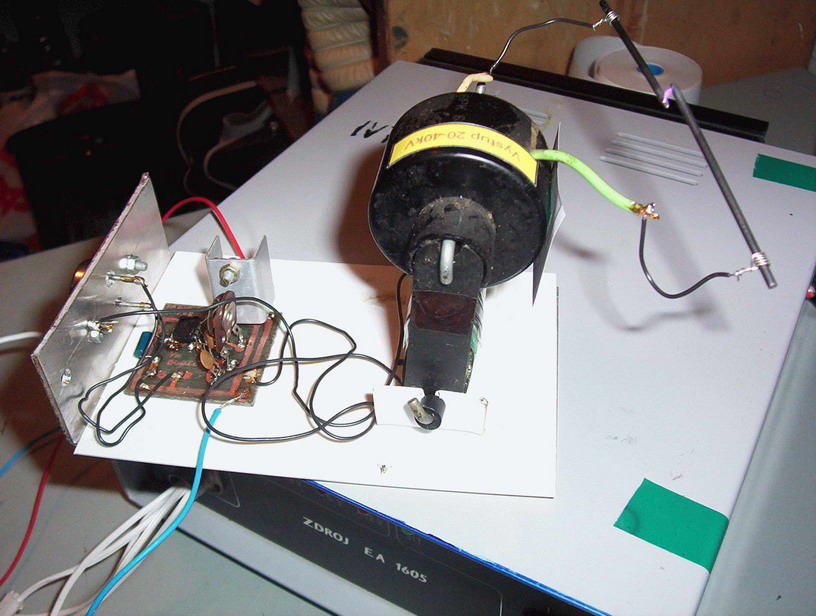

Samotný zdroj

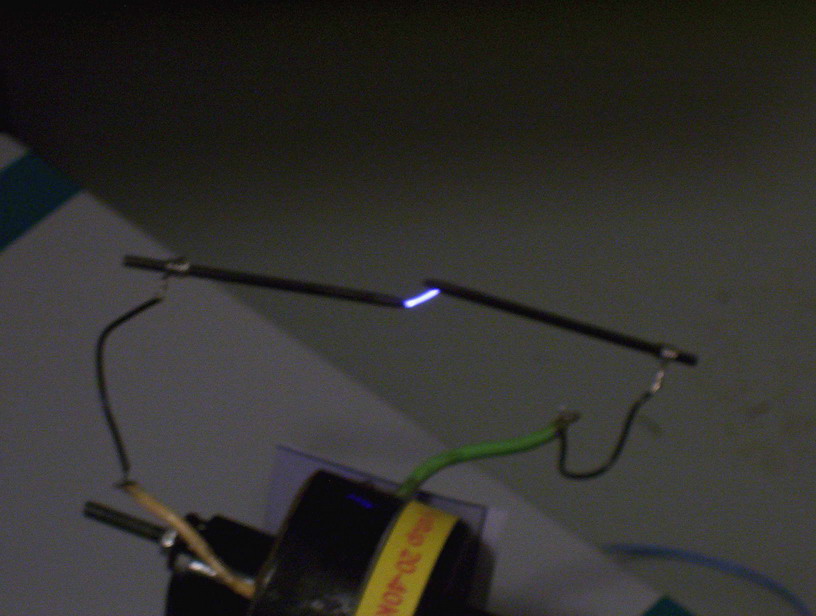

Oblúk na uhlíkových elektródach

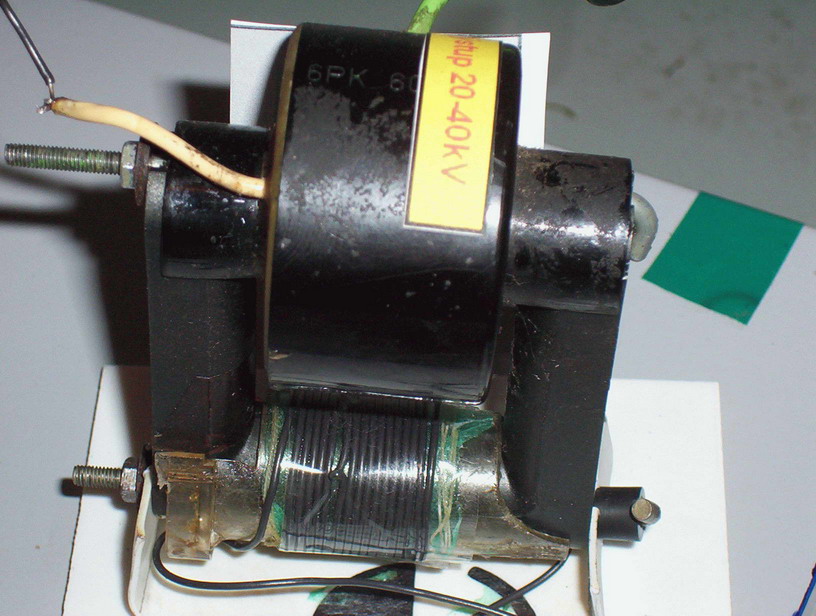

Upravené VN trafo

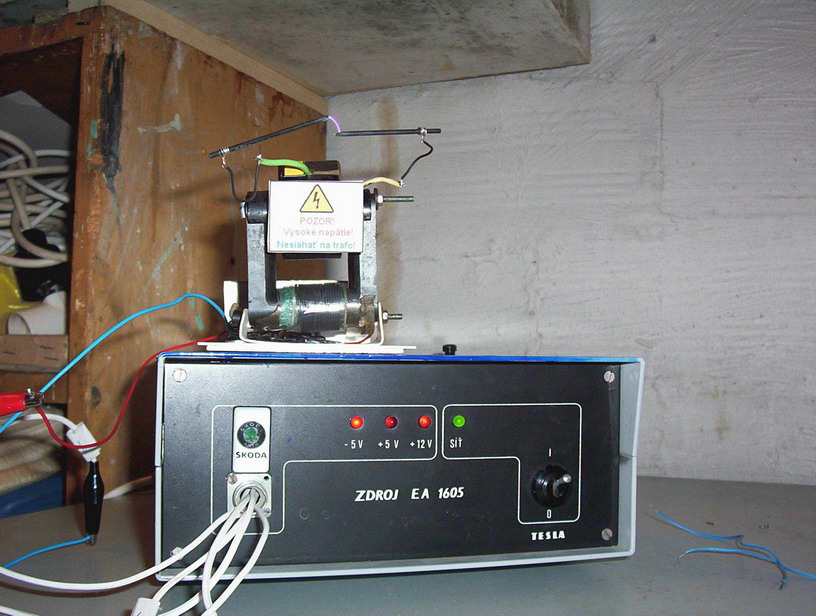

Celá aparatúra so zdrojom z PMD-čka
...a ešte raz spredu

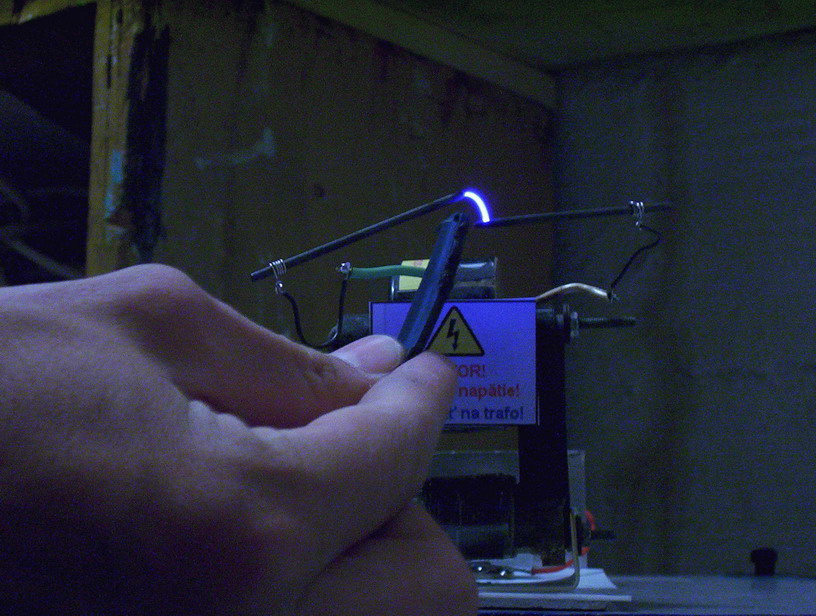

Pálenie krytu z ERICSSONU

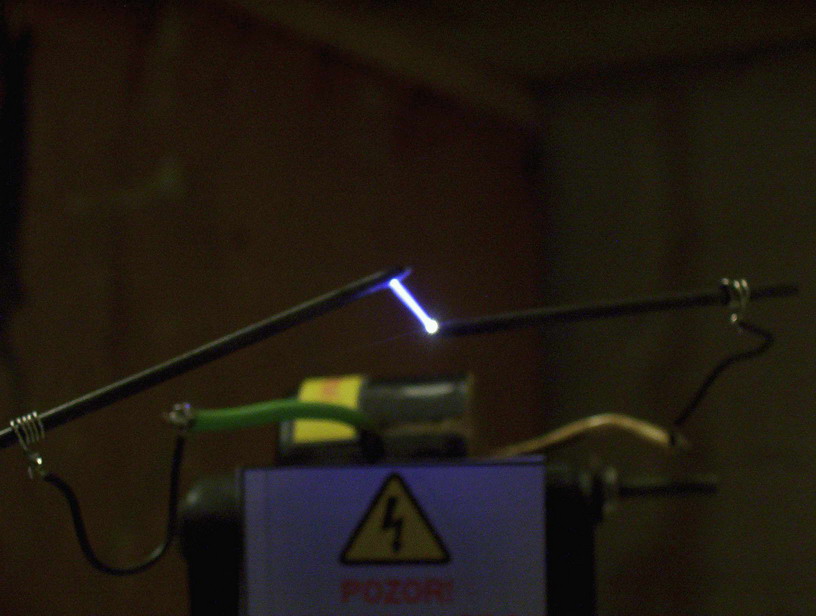

Pohľad na oblúk zblízka
Všimnite si svetielkovanie na koncoch tyčiniek (tá nálepka tam nemala byť :-)
Zdroj: neznámy
Uverejnené na pôvodnej stránke 23.7.2005
