Pripojenie plottra Minigraf 0507 a Amagraf 0517 k PC

Alebo ako rozchodiť starší plotter na PC a kresliť jednoduché obrázky. Pripojenie plottra Minigraf 0507 a Amagraf 0517 k PC - PabloX

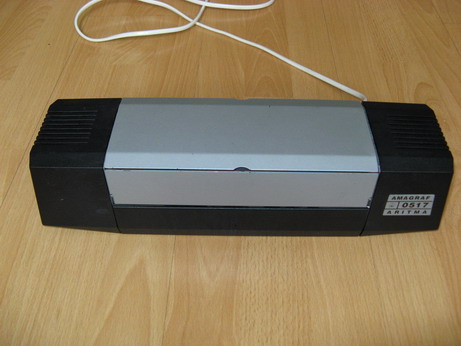

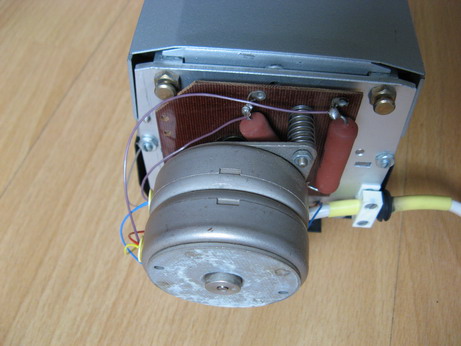

Nedávno som si domov doniesol starší plotter Amagraf 0517 a kedže kdesi na nete som videl ako sa dajú pomocou plottra kresliť plošné spoje a iné veci, rozhodol som sa ho pripojiť k PC pomocou paralelného portu. Na nete však dokopy nič nebolo, ale podarilo sa mi naraziť na stránku https://www.simandl.cz/stranky/elektro/minigraf/minigraf_a.htm kde som našiel ako plotter pripojiť na PC a aj ovládací SW. Tak som to teda zapojil ale nejprv sa mi nehýbal motor na osi X, potom zase stále točil "za roh", tak som sa na to vykašlal s tým, že je niekde chyba a chcel som plotter celý prerobiť. Minule som sa už chcel doňho pusti?, ale predsa som nakoniec skontroloval konektor a skúsil to znovu zapojiť. Pri testoch sa pero po osi X pohybovalo normálne, tak som skúsil urobiť testovaciu kresbu. Kreslilo, tak som nič neprerábal. Stačilo vedieť spočítať nožičky :-D Na ďalších riadkoch nájdete nejaký popis pripojenia, fotky a samozrejme súbor na stiahnutie, v ktorom nájdete schémy zapojenia plottra, interface pre ZX Spectrum a ovládací SW. Vcelku sa tu posnažím napchať väčšinu informácií, ktoré som našiel na nete. Minigraf 0507 a Amagraf 0517 je vcelku to isté, len 0507 mala spínaný zdroj a 0517 sa musí napájať zo zdroja 24V/1A. Plotter sa predával ako stavebnica a 0517čka bola určená pre ľudí, ktorí nemohli pracovať s 220V. Plottru môžete do držiaka strčiť doslova čokoľvek, čím chcete kresliť - pero, pentelku, fixu... Vďaka taktiež patrí Miroslavovi P., ktorý mi ochotne naskenoval schémy zapojenia plottra a vysvetlil popis činnosti.
.

Celý popis v súbore TXT z horeuvedenej stránky (fakt sa mi to nechcelo prepisovať, všetko tu nájdete, aj inštaláciu drivera )

Dokumentácia k plotteru (schémy zapojení, software) (1,2Mb)

Základné parametre plottra:

Dĺžka kroku: 0,125mm
Rýchlosť kreslenia: 100mm/s
Záznamová plocha papieru: 187,5 x 262,5mm v 1500 x 2100 bodoch
Napájanie: Verzia 0507 - zo siete pomocou spínaného zdroja
Verzia 0517 - Vonkajším zdrojom 24V/1A

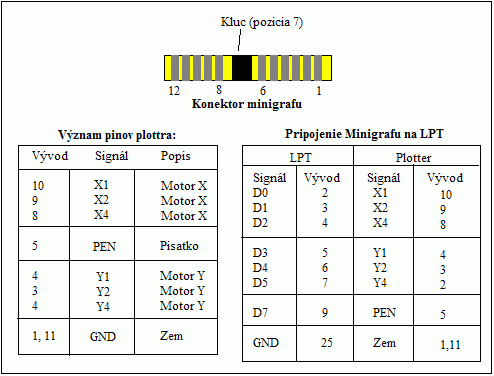

Zapojenie konektora Minigrafu a pripojenie na paralelný port

Inštalácia driveru:
1.Súbor MNGDRV.BIN skopírujte na disk C
2. Otvorte súbor CONFIG.SYS a dopíšte doň toto: DEVICE = MNGDRV.BIN PORTx , kde x znamená číslo paralelného portu
3. Reštartujte počítač

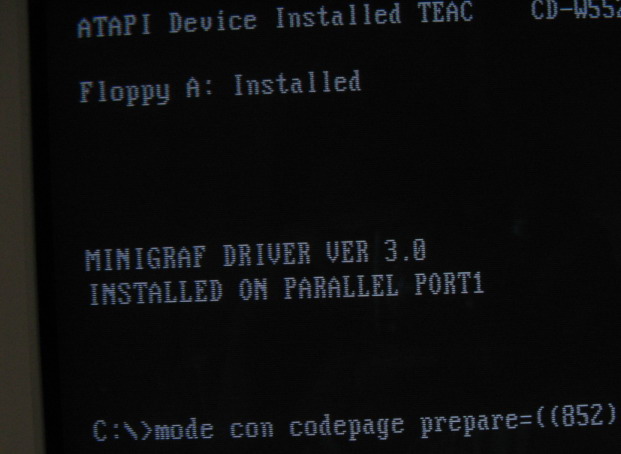

Ak všetko prebehlo správne, objaví sa Vám pri štarte systému toto:

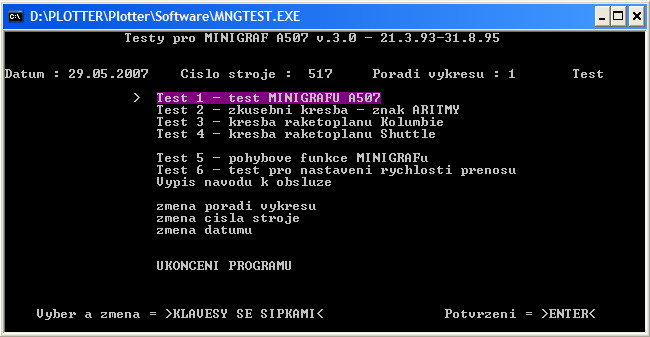

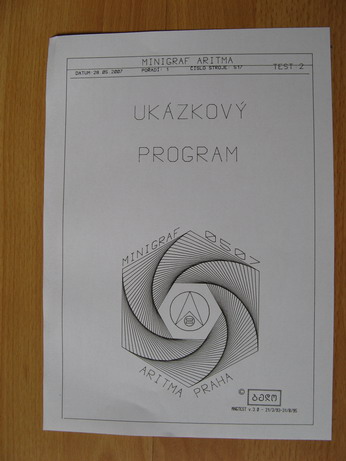

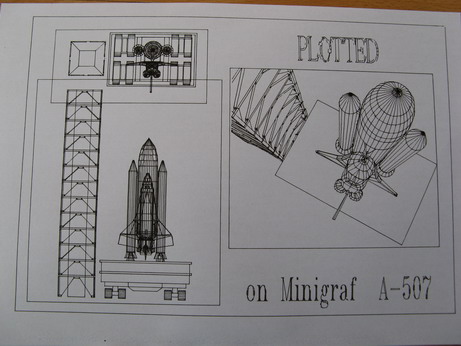

Potom pripojte plotter a spustite program MNGTEST.EXE. Program slúži na testovanie plottra, jeho pohybových funkcií a nájdete v ňom aj skúšobné kresby. POZOR: Asi nebude fungovať pod WinXP, doporučujem Win98 alebo DOS :-)
