Didaktik Gama - úvod

Užívateľské hodnotenie: / 11
SlabéDobré
Základný popis tohoto 8bitového mikropočítača ktorý som minule získal

Nedávno sa mi zo školy podarilo získať dnes už starší mikropočítač Didaktik GAMA. Najskôr som si myslel že nebude fungovať, na moje prekvapenie však nabehol. Podarilo sa mi doň pomocou mp3 prehrávača nahrať niekoľko menších hier a rozhodol som sa sem hodiť taký menší článok, ako to kedysi vyzeralo keď počítače začínali.



Základné parametre:
Procesor:    Z80A (V niektorých modeloch bol osadený typ UB880D, čo bola verzia 2,5Mhz procesora, doporučujem ho nahradiť typom Z0840004 čo je 4Mhz verzia)
Frekvencia:    3,5 MHz
ROM:    16 kB
RAM:    48 kB, bank 32 kB
Obrazový výstup:    TV výstup a VIDEO výstup
Grafické zobrazenie:    256x192 pixelov s 8 farbami (plus svetlé varianty farieb)
Text. znaky:    32x24 znakov
Tla?:    Paralelný interface 8255 -- tlačiarne a o stránkovanie pamäte
Dátový vstup:    Magnetofón pripojený pomocou DIN konektora
Napájanie: 5 a 12 voltov

foto
Takto to vyzerá. Pripomína to klasickú klávesnicu k PC
foto

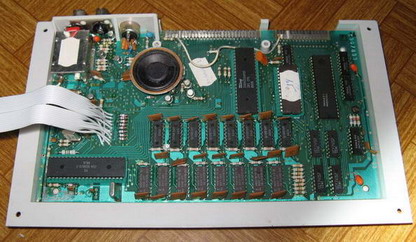

Základná doska. Vľavo dole je užívateľský obvod ULA, nad ním modulátor v plechovej krabičke, napravo od reproduktora je procesor Z80 a ten 40pinový obvod napravo je paralelný interface 8255. Vcelku jednoduchá konštrukcia, žiadne SMD a masívne chladi?e.
foto

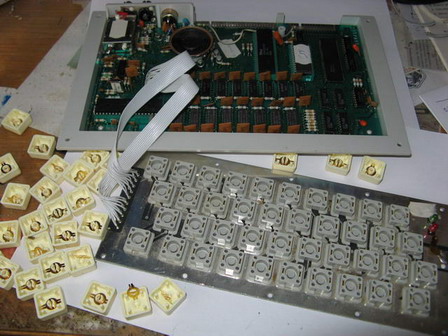

Klávesnica bola dosť zasratá tak som ju musel celú vyčistiť.
Napájací zdroj:
Keďže sa mi podarilo zohnať len čisto počítač bez adaptéra, musel som zbúchať nejaký jednoduchý zdroj. Didaktik má dve napájania: 5V pre napájanie celej logiky, tu je použitý klasický stabilizátor 7805 s väčším chladičom, zdroj by mal dodať prúd aspoň 700mA. Druhé napájanie je 12V, odber tu nie je skoro žiadny, ale zabezpečuje, aby sa všetko zobrazovalo farebne. Bez tohoto napätia je obraz čiernobiely a dosť nekvalitný.
schema
Schéma zapojenia napájacieho zdroja. Napätie musí by? dobre vyfiltrované.
konektor
Zapojenie vývodov DIN konektora na Didaktiku. Na AUDIO IN je pripojený Mp3 prehrávača alebo magnetofón.
foto

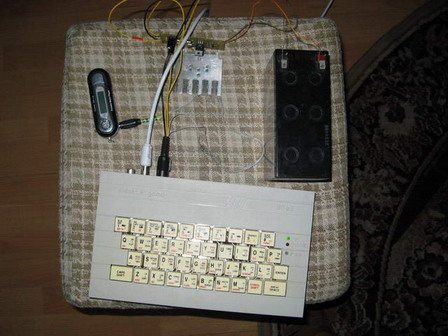

Takto to vyzeralo pozapájané. Zdroj som použil z iného zariadenia, celé je to napájané z 12V akumulátora. Nahrávanie prebieha pomocou mp3 prehrávača
foto
Pokiaľ všetko funguje, na obrazovke sa zobrazí úvodný screen (ikony ani ŠTART nehľadajte :)) K TV je možné Didaktik pripojiť pomocou anténneho vstupu (zdierka úplne naľavo) alebo cez vstup VIDEO na TV (zdierka druhá zľava).
Zdroje:
Posledná úprava Piatok, 17 Máj 2019 20:32
